JUKI AMS 224HU

JUKI AMS-224EN programozható mintagép paraméterei:



Modell név	AMS-224EN-HS4530	AMS-224EN-GB4530	AMS-224EN-HS6030	AMS-224EN-GB6030
Alkalmazás	Közepes és nehéz súlyú	Extra nehéz súlyú	Közepes és nehéz súlyú	Extra nehéz súlyú
Etetőkeret típusa	Monolit adagolókeret: (pneumatikus munkabilincs)	Kétlépcsős adagolókeret: (pneumatikus munkabilincs)	Monolit adagolókeret: (pneumatikus munkabilincs)	Kétlépcsős adagolókeret: (pneumatikus munkabilincs)
Max. varrási sebesség	2500 sti/perc (öltéshossz 3 mm vagy kevesebb)
Varró terület	450 mm (X) × 300 mm (Y)		600 mm (X) × 300 mm (Y)
Beállítható öltéshossz	{{0}}.1-12,7 mm (0,05 mm-es lépés)
Tűrúd löket	41,2 mm
Az etetőkeret felemelése	Max. 30 mm
A közbenső nyomógép emelése / lökete	Emelési mennyiség: 20mm / Löket: Normál 4mm (0-10mm)
Változtatható alsó pozíció a közbenső nyomógombnak	Normál {{0}},5 mm (max. 0-7,0 mm)
Tű (szállításkor)	DP×17(#18) (135×17 Nm110)	DP×17(#23) (135×17 Nm260)	DP×17(#18) (135×17Nm110)	DP×17 (#23) (135×17 Nm260)
cérna	#50-#2	#20-#2	#50-#2	#20-#2
Horog	Dupla kapacitású ingahorog
Mintaadatok tárolása a memóriában	Főtest memória: max. 500 000 öltés, 999 minta (max. 50 000 öltés / minta)
	Külső adathordozó: max. 50000000 öltés, 999 minta (max. 50000 öltés/minta)
Bővítő/csökkentő létesítmény	A minta egymástól függetlenül nagyítható/kicsinyíthető X és Y irányban 1%~400% (0,1%-os lépés)
Nagyító/kicsinyítő rendszer	A minta nagyítása/kicsinyítése történhet az öltéshossz vagy az öltések számának növelésével/csökkentésével (A minta kiválasztásakor csak az öltéshossz növelhető/csökkenthető.)
Orsószál-számláló Termékszámláló	Fel/le rendszer (0-9999)
Kenés	A keret zsírral van kenve / A horog és a horgos hajtótengely hajtóműve tartályból van kenve
Kenőolaj	Horog: JUKI New Defrix Oil No.2 (megfelel az ISO VG32-nek)
Varrógép motor	Kompakt AC szervomotor (közvetlen hajtású rendszer)
Teljesítményszükséglet Energiafogyasztás	Egyfázisú, 3-fázisú 200-240V / 550VA
Sűrített levegő / Levegőfogyasztás	{{0}}.5-0,55 MPa (max. 0,55 MPa) / 1,8 dm³ / perc (ANR)
Teljes súly	401 kg		410 kg
Méretek	1703 × 1370 × 1200 mm (menetes állvány nélkül)		1923×1370×1200 mm(cérnaállvány nélkül)



A JUKI AMS-224EN programozható mintázógép nemcsak nagyobb termelékenységet ér el a varrási sebesség azonnali növelése/csökkenése miatt a varrás elején/végén és a cérnavágási sebesség növelése miatt, hanem rugalmasan reagál az anyagokra is, és megnövelt teljesítményt ígér. varrásminőség a JUKI egyedülálló aktív feszítésének és programozható közbenső préselőjének köszönhetően.

Az AMS-EN sorozat kedvező fogadtatásra talált a piacon a könnyű kezelhetősége miatt, amelyet a varróanyag finom beállításával és a nagy méretű színes folyadékkristályos érintőpanellel ér el.

A következő két további modellel bővült a sorozat:

Az AMS-224EN-4530 [450mm(X)×300mm(Y)]

Az AMS-224EN-6030 [600mm(X)×300mm(Y)]

Egy újonnan kifejlesztett, jeladóval vezérelt léptetőmotor-rendszert alkalmaztak az XY előtolási mechanizmushoz. Ez hozzájárul a pontosabb varrási teljesítményhez és a termelékenység növekedéséhez.



JUKI AMS{0}}HU programozható mintázatgépkülönféle varrásokat végez, a lehető legtöbbet kihozva szélesebb varrási területéből a különböző varrási alkalmazásokhoz, mint például fogantyúk rögzítése táskákhoz és tasakok, övek rögzítése, sok apró alkatrész egyidejű varrása, alkatrészek rögzítése cipőkre és sportcipőkre (egy pár cipők) és légzsákok varrása.



Az AMS{0}}EN úgy lett megtervezve, hogy a nagyobb takarékosság érdekében az elektromos energiatakarékosságra helyezték a hangsúlyt. A gép a közvetlen meghajtású rendszert alkalmazta, amely egy kompakt méretű AC szervomotort használ a gépfej meghajtására. Bevezetett egy kódoló vezérlőrendszert is, amely a léptetőmotort minimális elektromos teljesítménnyel hajtja az anyag tömegének és az öltéshossznak megfelelően az anyagadagoló XY hajtáshoz. Ezzel a két rendszerrel a gép átlagos energiafogyasztása működés közben 30%-kal, készenléti állapotban pedig 45%-kal csökken a hagyományos modellünkhöz (AMS-224C) képest, amely nem tartalmaz kódolóvezérlő rendszert.

*A grafikon összehasonlítja az AMS-224EN és az AMS-224C értékeket, amikor a jobb és a bal cipők felső részének alakragasztását (körülbelül 1,000 öltés) varrja a folytonos vonal alatt. varrási mód.



Az előtolás helyzete varrás közben ellenőrizhető a kódoló által vezérelt XY hajtó léptetőmotor segítségével. Ez jelentősen javítja az adagolás pontosságát. Ennek eredményeként a varrásminta deformációja, amely nagy sebességgel vagy nehéz anyag varrásakor valószínűleg előfordulhat, jelentősen csökken.



A piacon bevált aktív feszítést vezettek be a tűszálfeszesség-szabályozóba. Az aktív feszességgel lehetővé válik a tűszál feszességének pontos változása varrás közben. A tűszál feszessége ezért az anyagvastagság függvényében állítható be, és a kezelőpanelen keresztül öltésről öltésre a varrás irányának megfelelően korrigálható. Mivel a tűszál feszessége reprodukálható, és a varrási feltételek szélesebb skáláját támogatja, a folyamatváltáskor a beállítás megváltoztatásához szükséges idő csökkenthető.



Az IP{0}} érintőpanel a piacon bizonyított egyszerű kezelést kínál. Széles képernyővel és programozható funkciókkal rendelkezik. Az adatok bevihetők/szerkeszthetők a tű mozgásának vizuális ellenőrzése közben.

A színes LCD egység egy pillantással megjeleníti a varrási adatokat, például az öltés alakját, a tűszál feszességét, a nagyítás/kicsinyítés arányát, a varrási sebességet és az öltések számát. Az IP-420 alapértelmezés szerint 14 különböző megjelenítési nyelven érhető el.

Billentyűzár testreszabási funkció

A billentyűzár állapota tetszés szerint beállítható. Ezért lehetőség van olyan elemek elrejtésére, amelyeket nem szabad a kezelőknek kezelniük.

Egyszerűsített működési mód

A beállított elemek egyszerűsítése és az IP{0}} képernyőátmenet megkönnyíti a használatot, és segít csökkenteni a kezelő fáradtságát.



A gépkaron elhelyezett kézi szíjtárcsával nem csak a tűrúd vagy a közbenső nyomófej magassága, hanem a tű bemeneti pontja is könnyedén beállítható az adatprogramozáskor.



A mechanikus szelep felfelé és lefelé megy, a pedál lenyomott mélységének megfelelően. Ez lehetővé teszi a varrandó alkatrész könnyű elhelyezését.



JUKI AMS{0}}HU programozható mintaA gép eléri a legmagasabb varrási sebességet, 2500 sti/perc a hasonló varrási felülettel rendelkezők között. A maximális varrási sebességet a varrás kezdetétől számított 2. öltés éri el. A gép a maximális varrási sebességen marad egészen a varrás vége előtt, és azonnal lelassul.

A JUKI egyedülálló léptetőmotorral vezérelt menetvágó mechanizmusa gyors és egyenletes menetvágási teljesítményt tesz lehetővé, jelentősen csökkentve a teljes ciklusidőt.

A gép fokozott reakciókészségről tesz tanúbizonyságot a főtengelyes közvetlen meghajtású rendszernek köszönhetően.



A keretet (tűrúd-egység és menetfelvevő egység) zsírral kenik, a horgot az olajtartályból egy percnyi olajjal táplálják.

A JUKI fejlett szárítási technológiája, amelyet számos varrógép-modellünkben alkalmazunk, megvédi termékeit az olajtól.



A programozható közbülső nyomóval a közbenső prés alsó holtpontjának magassága az anyagvastagságnak megfelelően állítható, ezáltal nemcsak a varrási problémákat, mint az öltéskihagyás és a cérnaszakadás elkerülhető, hanem a varrásterméket is megóvja a sérüléstől. a prés által. A magasság beállítása könnyedén változtatható még varrás közben is. A gép az aktív feszítés és a programozható közbenső prés ideális kombinációjával gyönyörű, egyenletes varratokat készít öltéskihagyás nélkül még az anyag több részén is.



Az IP{0}} címmel létrehozott varrási adatok a varrógép törzsének memóriájában tárolhatók. A memória tárolókapacitása maximum 500,000 öltés és 999 minta (max. 50,000 öltés mintánként). A CompactFlash 33 kártya mellett a varrógép fő háza alapfelszereltségként USB csatlakozóval rendelkezik. Mostantól az adatok különböző típusú médiákra (FD (hajlékonylemezek), SM (SmartMedia), CF (CompactFlash), SD (Secure Digital Card) stb.) vihetők be/kivihetők egy USB-eszköz és egy kártyaolvasó. Az egyes adathordozókhoz a memóriában tárolható öltések maximális száma körülbelül 50,000,000.



Az etetőkeret emelése maximum 30 mm. Ez lehetővé teszi a nehéz anyagok könnyű rögzítését a gépen.

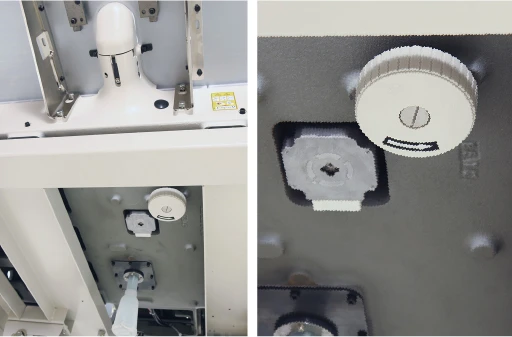

A gép alsó részén egy szíjtárcsa is található. Ez lehetővé teszi a horog könnyű beállítását.
